ЭЛ-11м-24
Дано. Идеальный асинхронный исполнительный двигатель при амплитудном управлении и при коэффициенте сигнала ae = 1 имеет: пусковой момент Mп1 = 900 гс·см, частоту вращения холостого хода nхх1 = 3600 об/мин. Момент сопротивления нагрузки постоянен Mс = 270 гс·см.
Определить: номинальную мощность исполнительного двигателя, сигнал трогания , а также рассчитать пусковой момент, угловую скорость и частоту вращения холостого хода АИД при коэффициенте сигнала αe = 0,3 при амплитудном управлении.
Использовать размерности величин в системе СИ.
При решения задачи используйте следующие обозначения.
Mп1 – пусковой момент при αe = 1 nхх1 – частота вращения при αe = 1
αe – коэффициент сигнала Mс – момент сопротивления нагрузки
Mб – базовый момент Ωб – базовая скорость
Pб – базовая мощность Pн – номинальная мощность
αтр – сигнал трогания Mпα – пусковой момент при заданном αe
Ωххα – угловая скорость при заданном αe nххα – частота вращения при заданном αe
Ниже описан порядок действий.

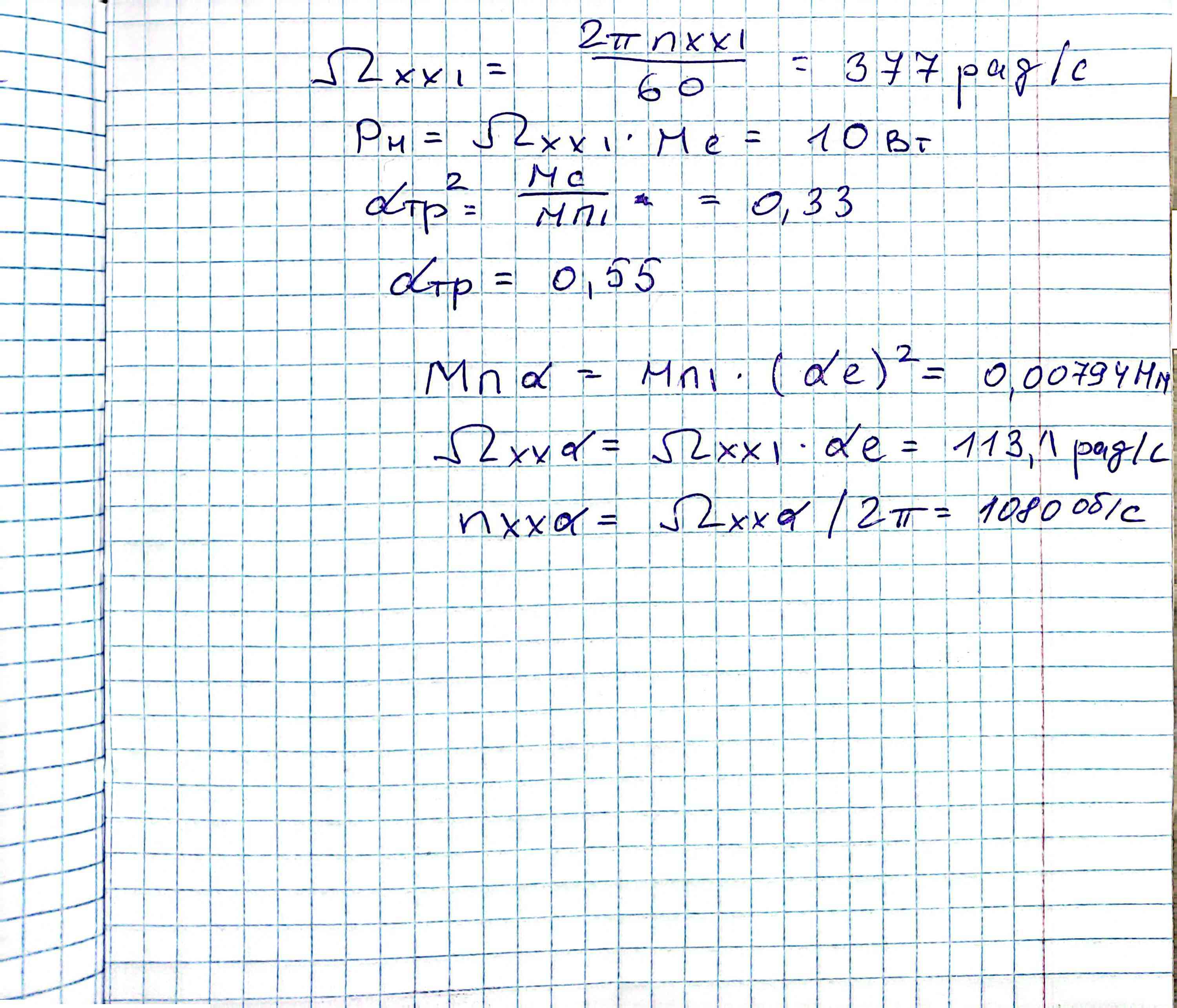

Сфотографируйте рукопись своего решения и отправьте со своего почтового ящика ОСЭП фото рукописи как приложенный jpeg/jpg/png файл письмом на адрес dit-mpei-09@exam-edu.ru с темой письма ФОТО 2400 и пустым текстом письма.
Через 5..10 минут в Ваш почтовый ящик должно прийти письмо с результатом распознавания текста рукописи. Результат распознавания Вы также увидете в правой части карточки задания в разделе "Результаты"
2. Запрос рецензии и оценки.
Рецензия готовится на основе распознанного текста. Внимательно сравните результат распознавания рукописи с тем, что Вы написали.
2.1 Если необходима коррекция результата распознавания, подготовьте фото корректируемых строк (см.правила) и со своего почтового ящика ОСЭП отправьте письмо на адрес dit-mpei-09@exam-edu.ru с темой письма КОРРЕКЦИЯ 2400 и пустым текстом письма. К письму ПРИЛОЖИТЕ только фото корректируемых строк.
Через 5..10 минут в Ваш почтовый ящик придет письмо с откорректированным результатом распознавания текста рукописи Проверяете, вновь корректруете, если ошибки остались, или запрашиваете оценку.
2.2 Если результат распознавания Вас устраивает, отправьте со своего почтового ящика ОСЭП на адрес dit-mpei-09@exam-edu.ru письмо с темой ОЦЕНИТЬ 2400 и пустым текстом письма. Не прикладывайте к письму с запросом оценки никаких файлов вложений.
Через 5..10 минут в Ваш почтовый ящик должно прийти письмо с рецензией и обоснованием оценки работы и кодом доступа для просмотра рецензии.
Если Вы не получили письма с результатом распознавания в ответ на отправку фото или письма с рецензией в ответ на запрос оценки или коррекции распознавания, то проверьте
- правильность адресата
- корректность темы письма
- правильность номера задачи в теме письма
- наличие корректных файлов вложений в письмах с изображениями
- отсутствие файлов вложений в письме с запросом оценки.
Если все сделано правильно, то ответное письмо придет. Задержки в обработки возможны из-за высокой нагрузки на систему.

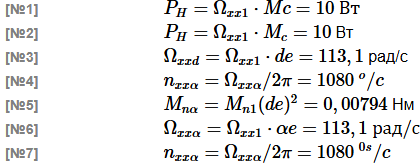

РЕЗУЛЬТАТ РАСПОЗНАВАНИЯ.
РЕЦЕНЗИЯ.
